学习 Node-RED 中的 MQTT 和构建 MQTT 控制面板
安装node-red-dash插件
安装稳定版本
从 GitHub 获取的最新版本
配置 dashboard
这里我们分别添加了两个gauge chart button节点，点开gauge节点只需要配置 Group 和 Label 项

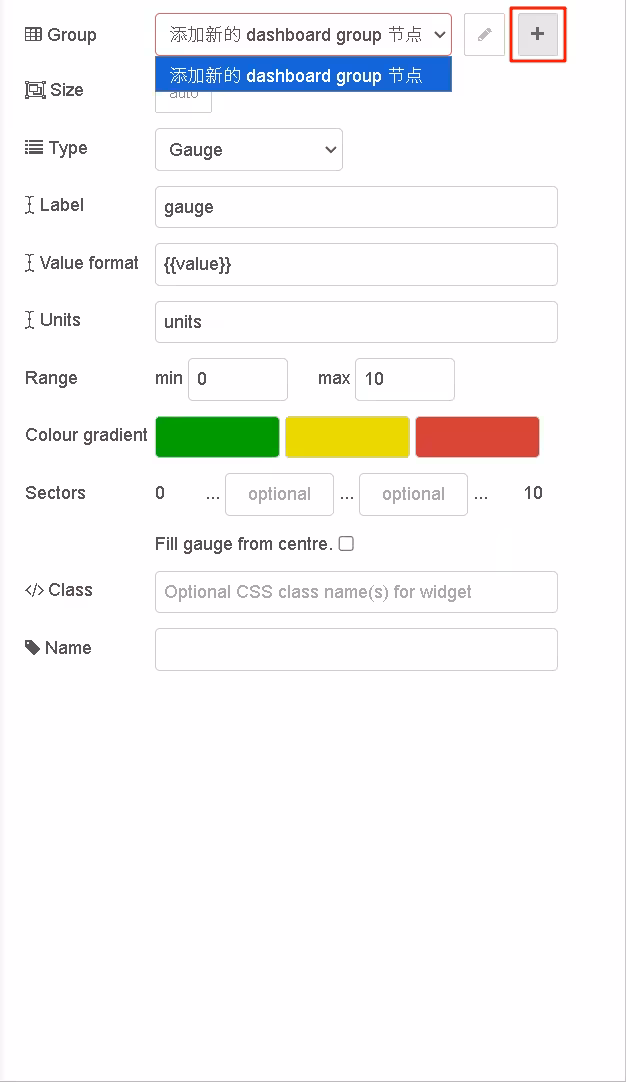

我们没有 group 节点，需要添加新的 group
点击进入添加 group 会发现，我们还没有 tab 节点，我们需要添加一个新的 tab 节点
tab 节点配置如上，点击添加完成 tab 节点配置
group 节点配置如上，点击添加完成 group 节点配置
到这里我们就知道可以完成了一个gauge节点的配置
我们照猫画虎只配置节点中的 Group 选项和 Label 选项，依此配置好gauge chart button节点，三组分别命名为Temperature Gauge Humidity Gauge、Temperature Chart Humidity Chart和Temperature Logs Humidity Logs

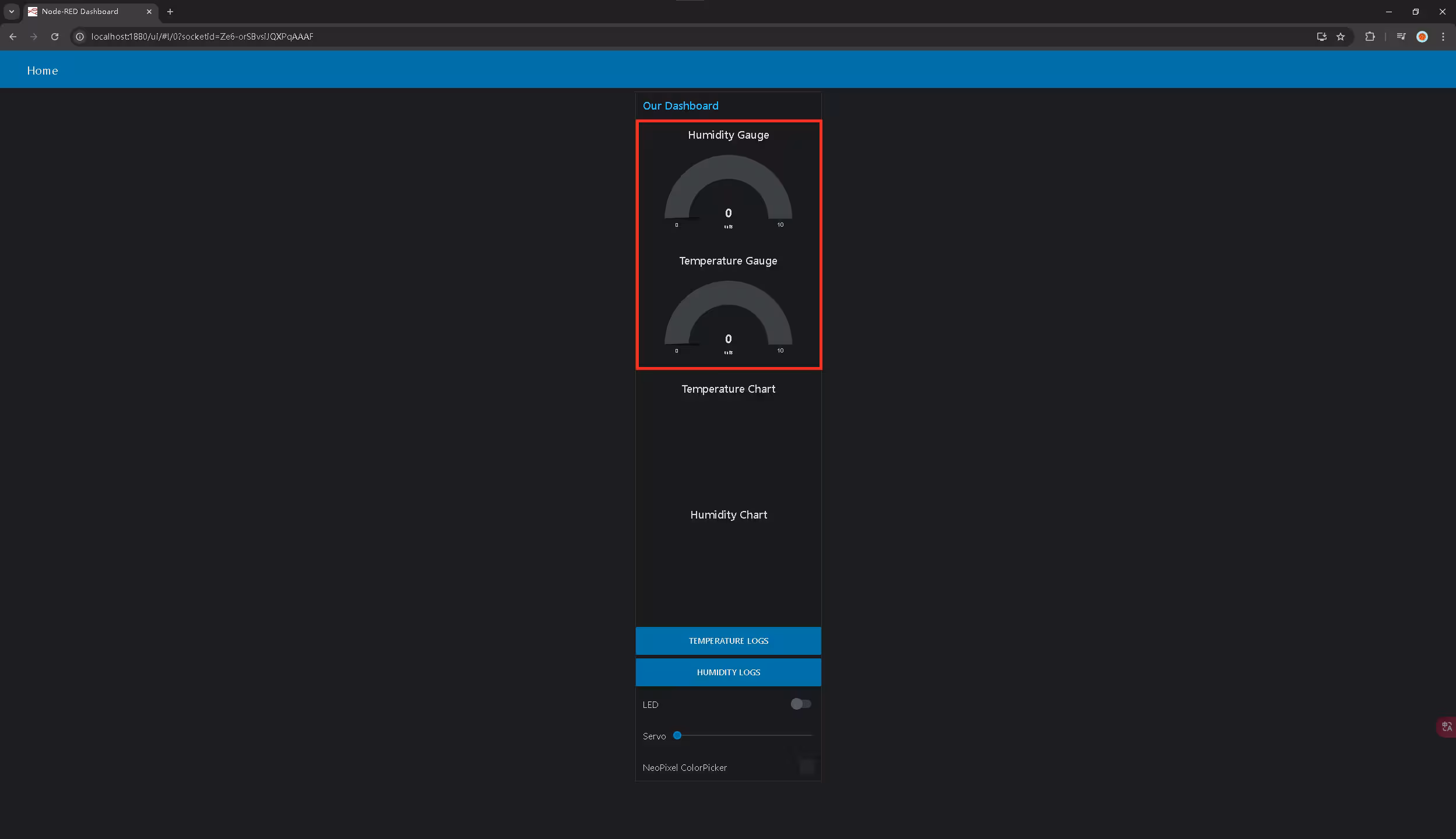

控制面板界面通过 http://localhost:1880/ui 访问，配置好后如上图所示，
这里我添加switch colour picker slider节点并按照之前的只配置 Group 选项和 Label 选项
特别需要注意的只有slider节点的 Range 选项需要特别配置

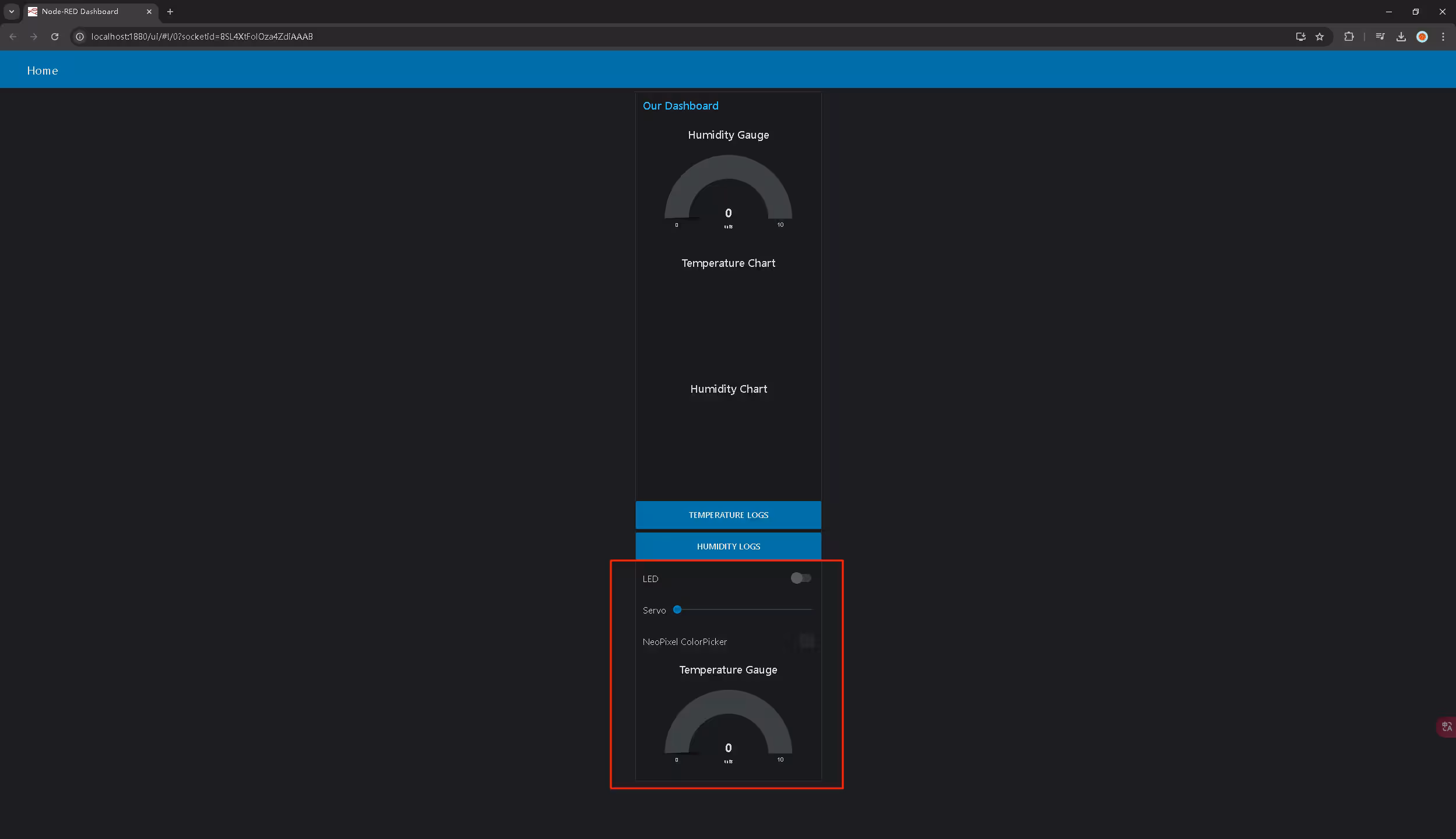

可以看到新配置的三个节点在 Dashboard 上出现
点击右上角选项栏，点击显示，会发现有个 Dashboard 选项
点击后 Dashboard 选项后右边侧边栏会出现如图所示的节点

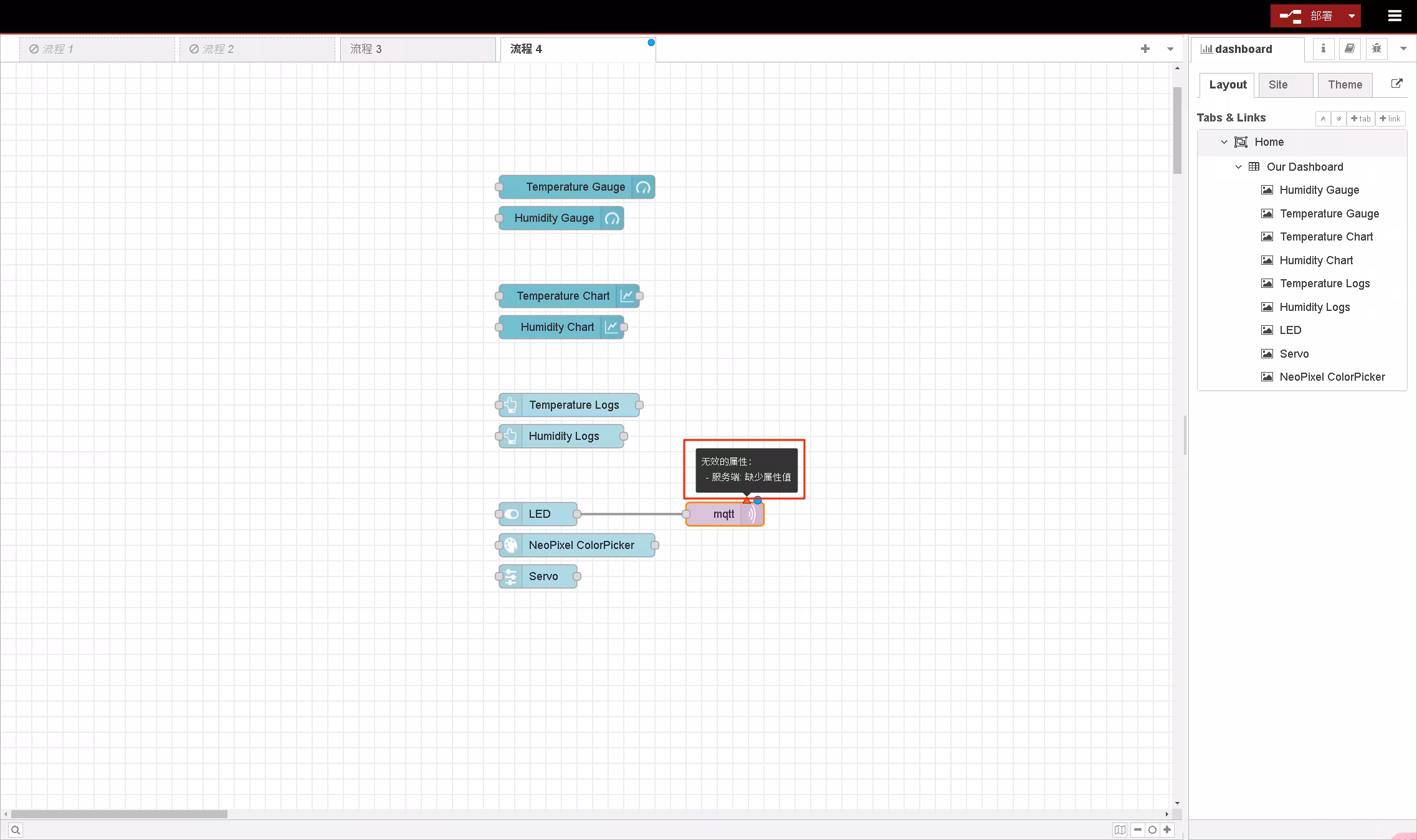

我们将最后一个Temperature Gauge节点拖至Humidity Gauge节点下方

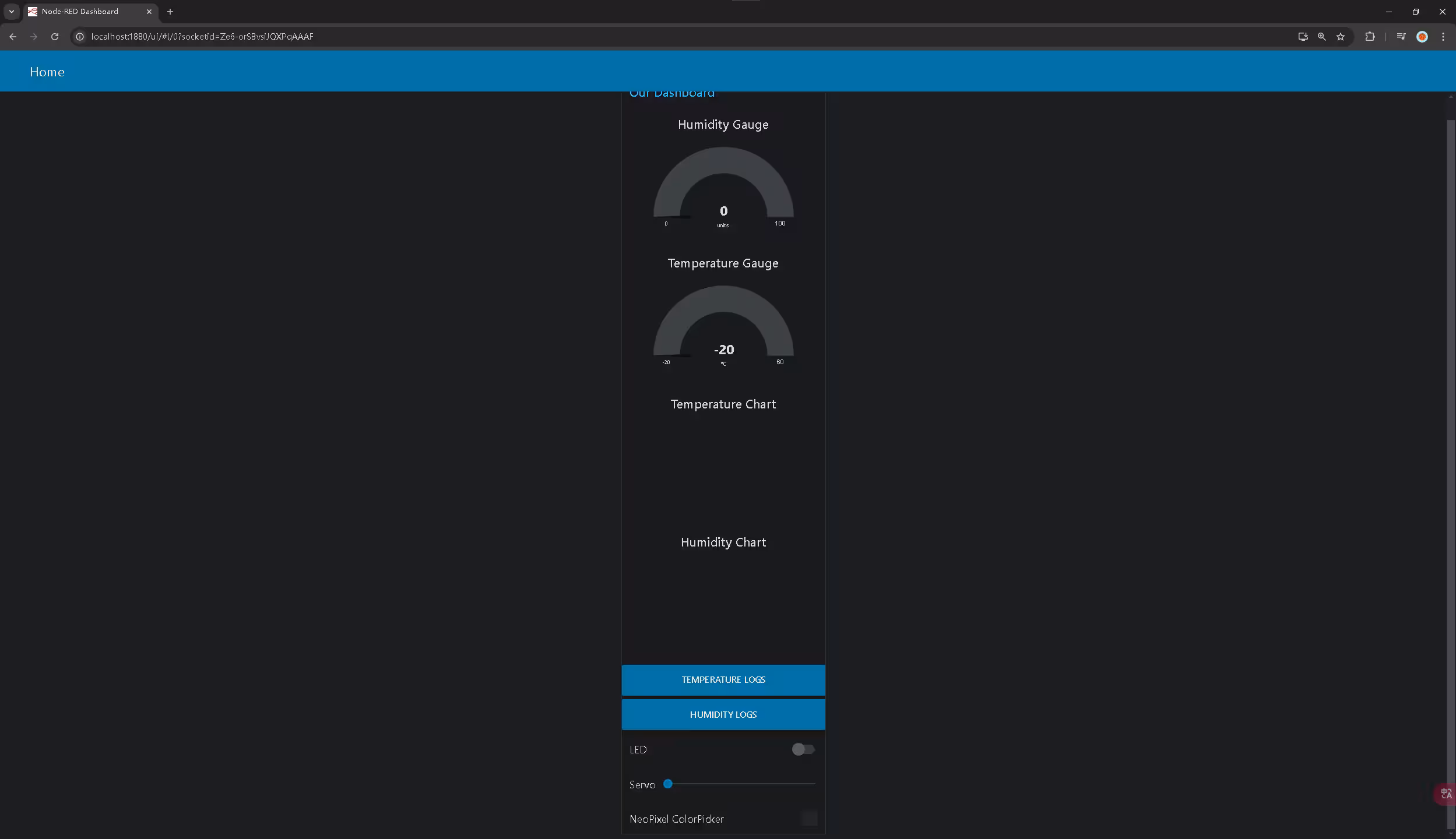

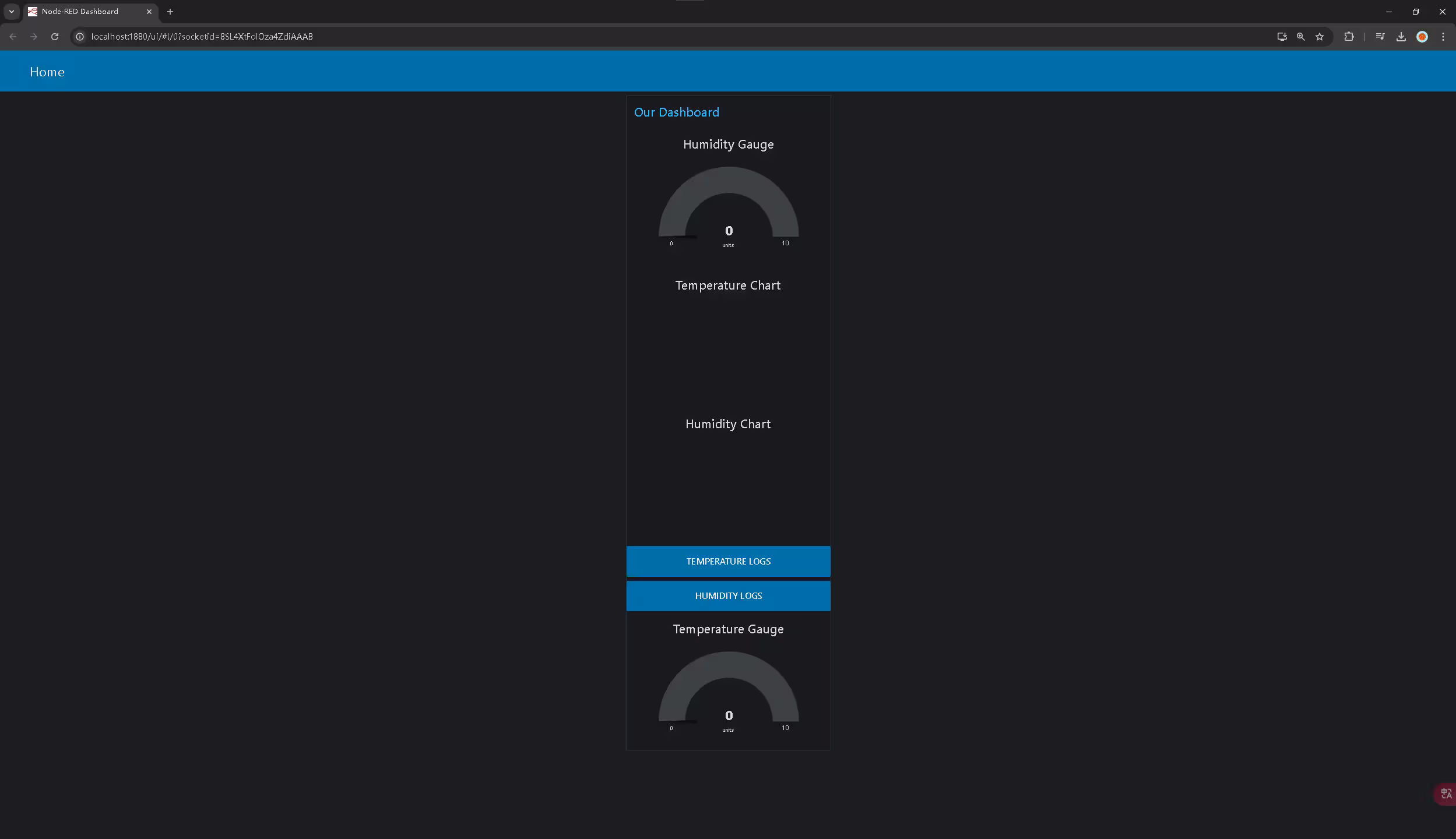

我们在控制面板界面发现本来下面的 Temperature Gauge 仪表，移动至 Humidity Gauge 仪表下方了
详细配置 dashboard 中的节点
这里我们修改了gauge节点中的 Group 项和 Label 项，需要特别注意的只有 Units 和 Range 项，如上图所示
这里我们修改了gauge节点中的 Group 项和 Label 项，需要特别注意的只有 Range 项，如上图所示
这里我们只修改了switch节点中的 Group 项和 Label 项，需要特别注意的只有 On payload 和 Off Payload 项，如上图所示
这里我们只修改了colour picker节点中的 Group 项和 Label 项，需要特别注意的只有 Format 项，如上图所示
这是修改后的变化
Node-RED 中的 MQTT
配置 mqtt broker
添加一个mqtt out节点，我们发现节点报错，我们需要配置我们服务端
点击mqtt out节点，添加新的 mgtt-broker 配置

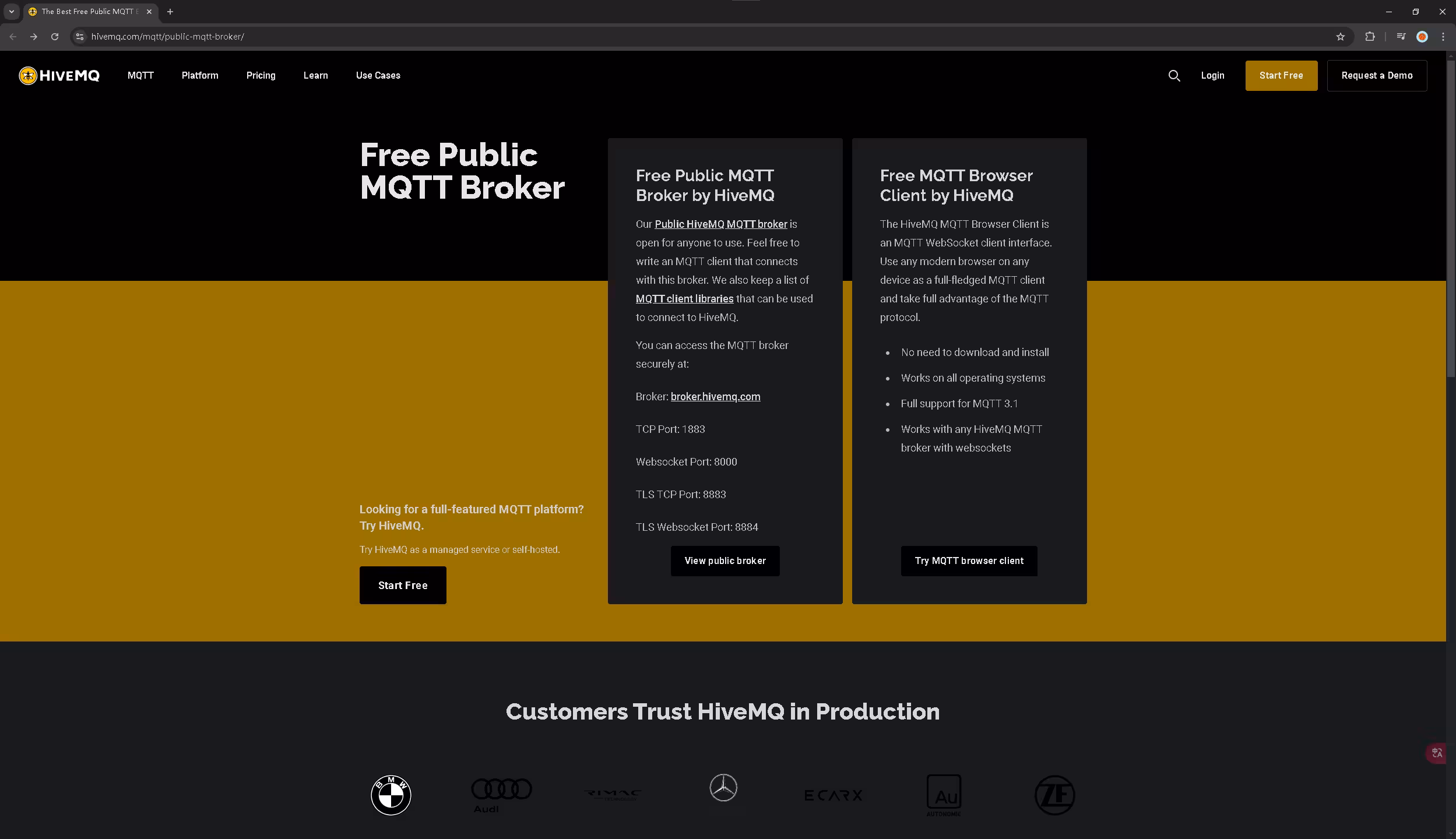

这里我们需要使用到HiveMQ 的公共 Broker
配置 mgtt-broker，这里我只配置了服务端一项，别的没做修改
配置mqtt out节点，配置如上图所示
可以看到已经成功连接上 HiveMQ 的公共 Broker
点灯

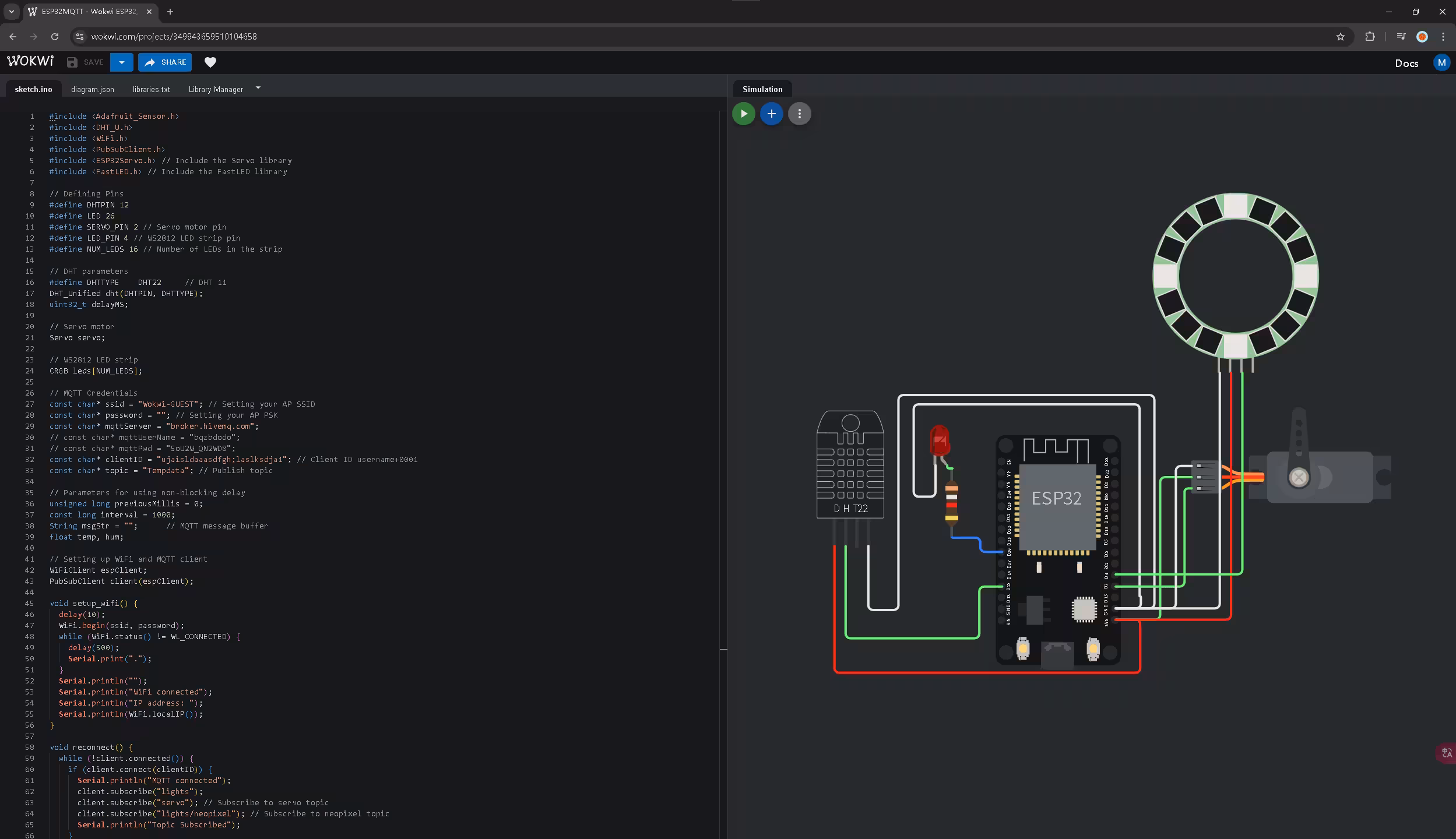

这是一个在 wokwi 上创建的项目，用于展示我们的 Node-RED 成果

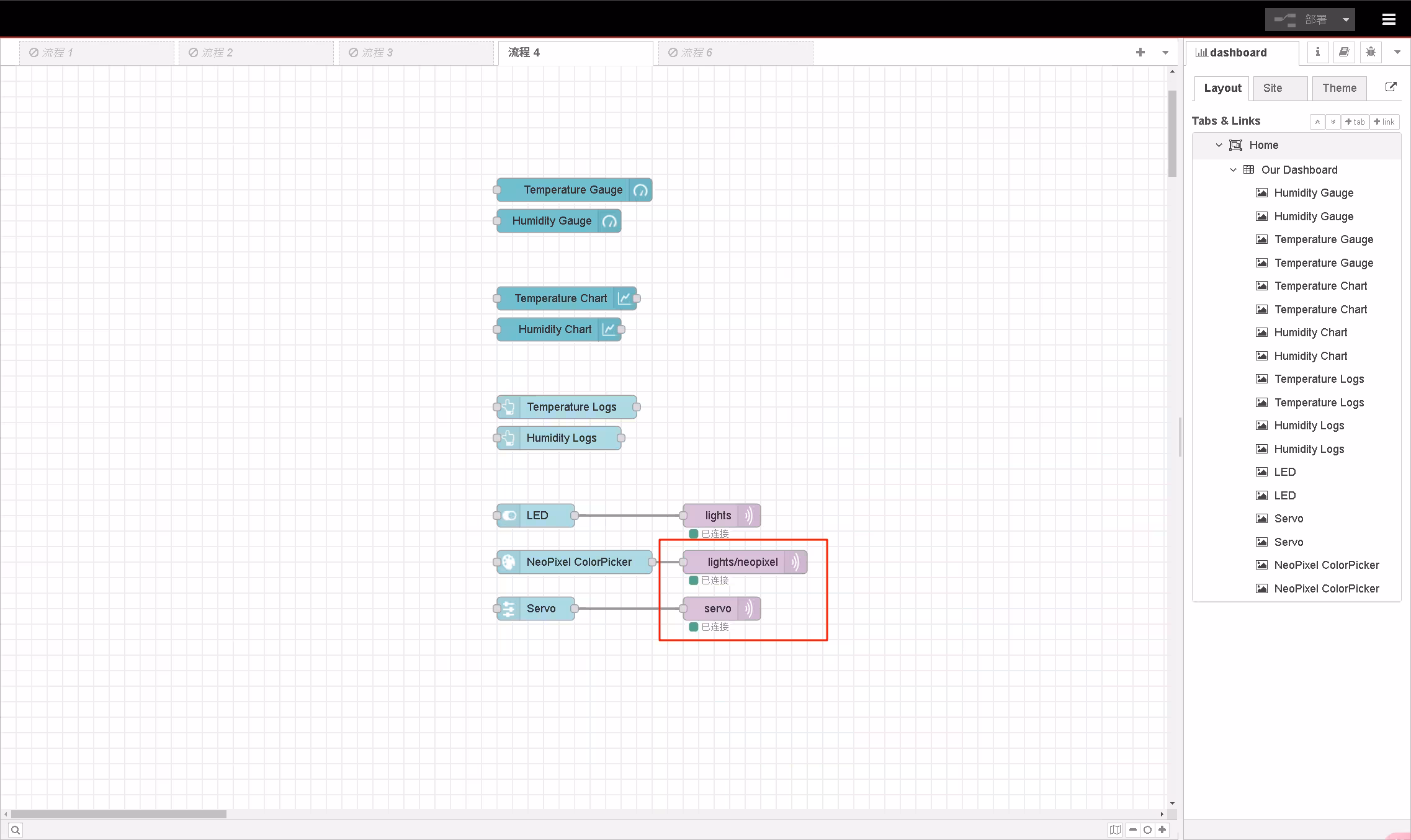

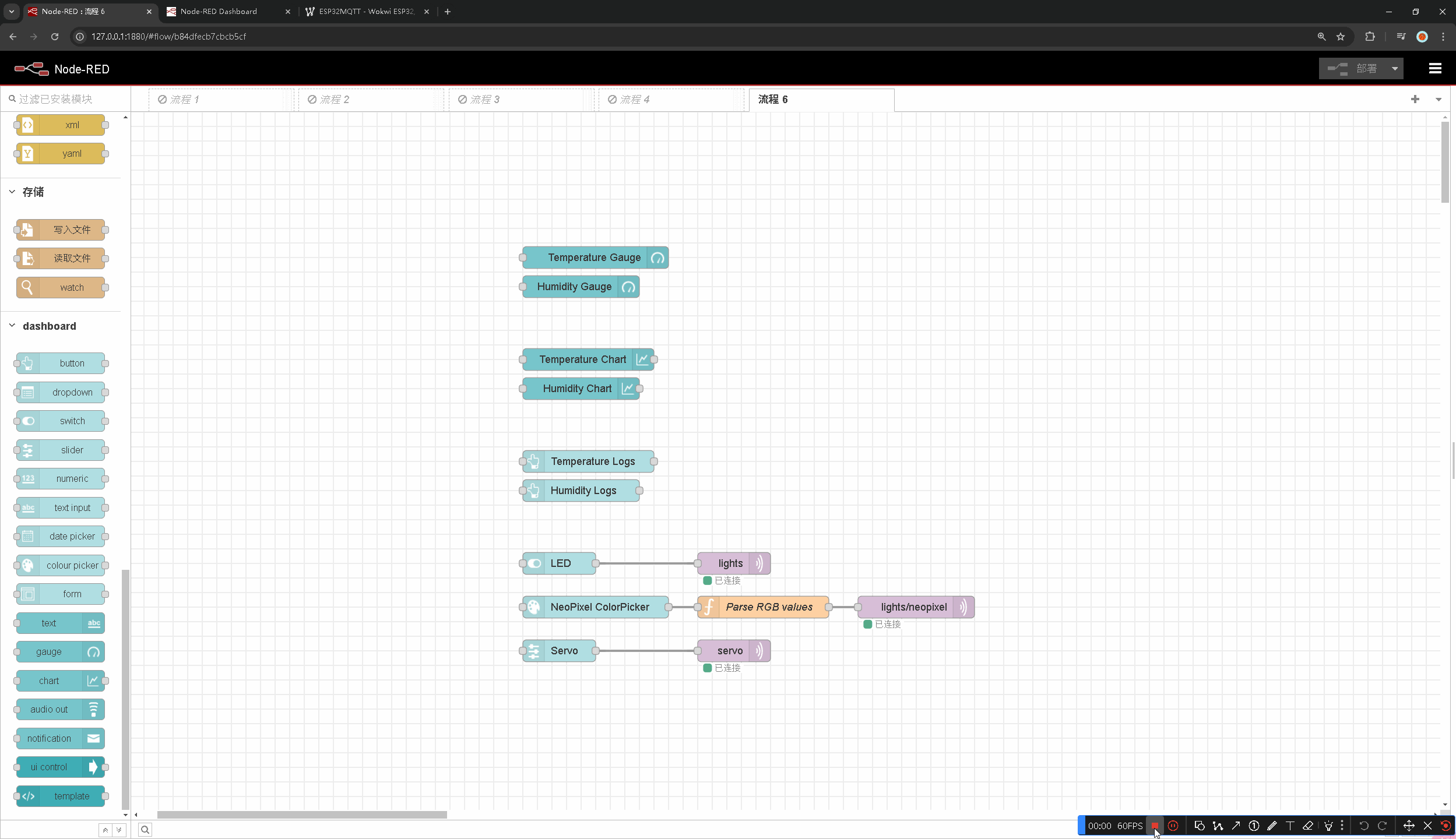

我们依法炮制出新的两个mqtt out节点像上面的用来点亮 LED 的mqtt out节点一样，只需配置好服务端、主题和 QoS 即可，特别需要注意的是主题项，连接NeoPixel ColorPicker节点的mqtt out节点主题项为 lights/neopixel，连接Servo节点的mqtt out节点主题项为 servo
LED 显色
这里我们有个问题
colour picker节点即我们上图的NeoPixel ColorPicker节点输出的值并不符合要求
else if (String(topic) == "lights/neopixel") {
int red, green, blue;
sscanf(data.c_str(), "%d,%d,%d", &red, &green, &blue); // Parse the received data into RGB values
Serial.print("Setting NeoPixel color to (R,G,B): ");
Serial.print(red);
Serial.print(",");
Serial.print(green);
Serial.print(",");
Serial.println(blue);
fill_solid(leds, NUM_LEDS, CRGB(red, green, blue)); // Set all LEDs in the strip to the specified color
FastLED.show(); // Update the LED strip with the new color
fill_solid(leds, NUM_LEDS, CRGB(red, green, blue));
FastLED.show();
}
这是我们 wokwi 示例中用来接收 node-red 传来的值并在单片机上给 LED 显示颜色的一串代码，可以看出我们需要接收的格式是"%d,%d,%d"
当我们调色盘选中颜色后，上面标的两个值分别为NeoPixel ColorPicker节点输出的，后者需要我们处理后符合我们要求的值

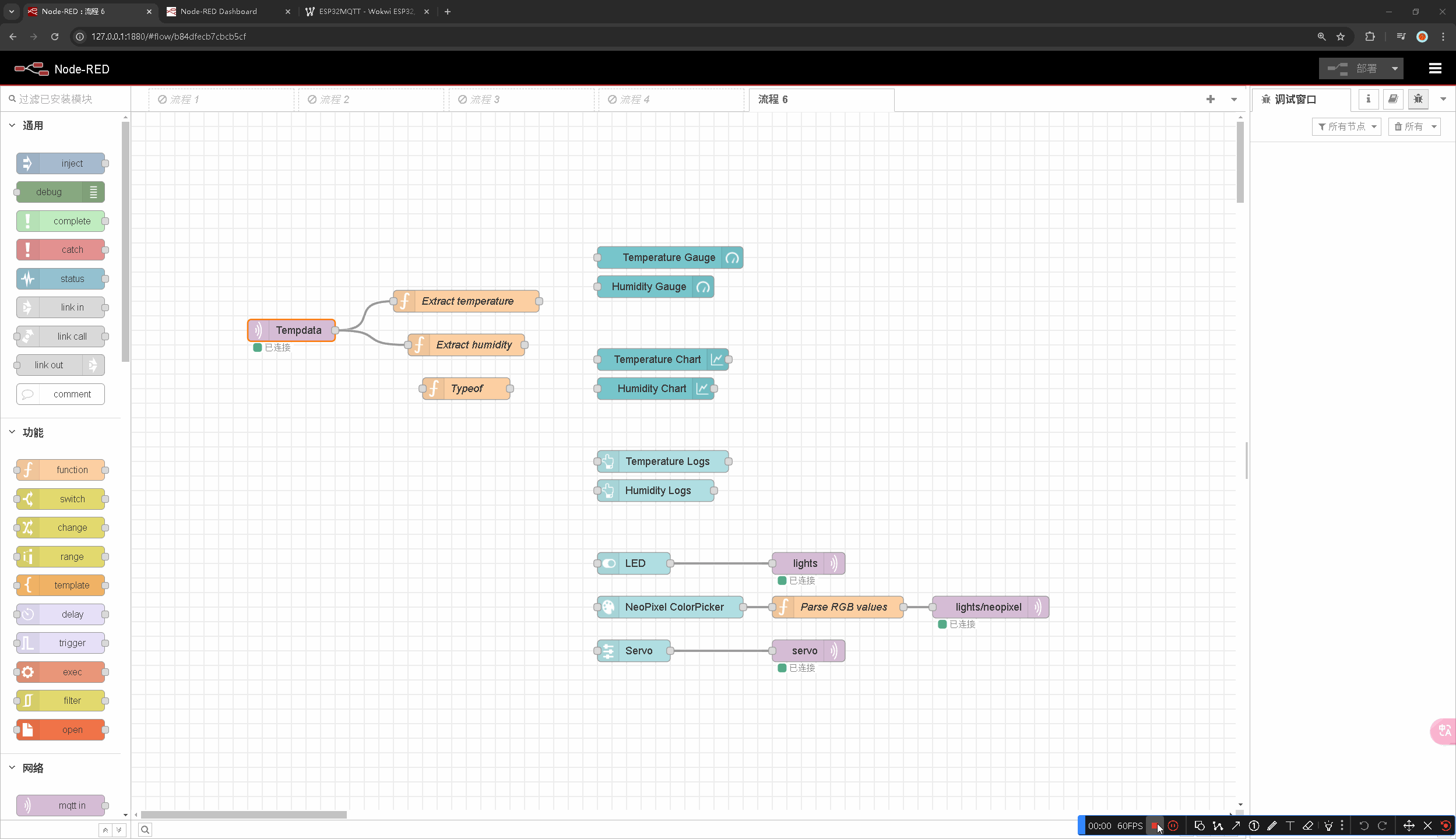

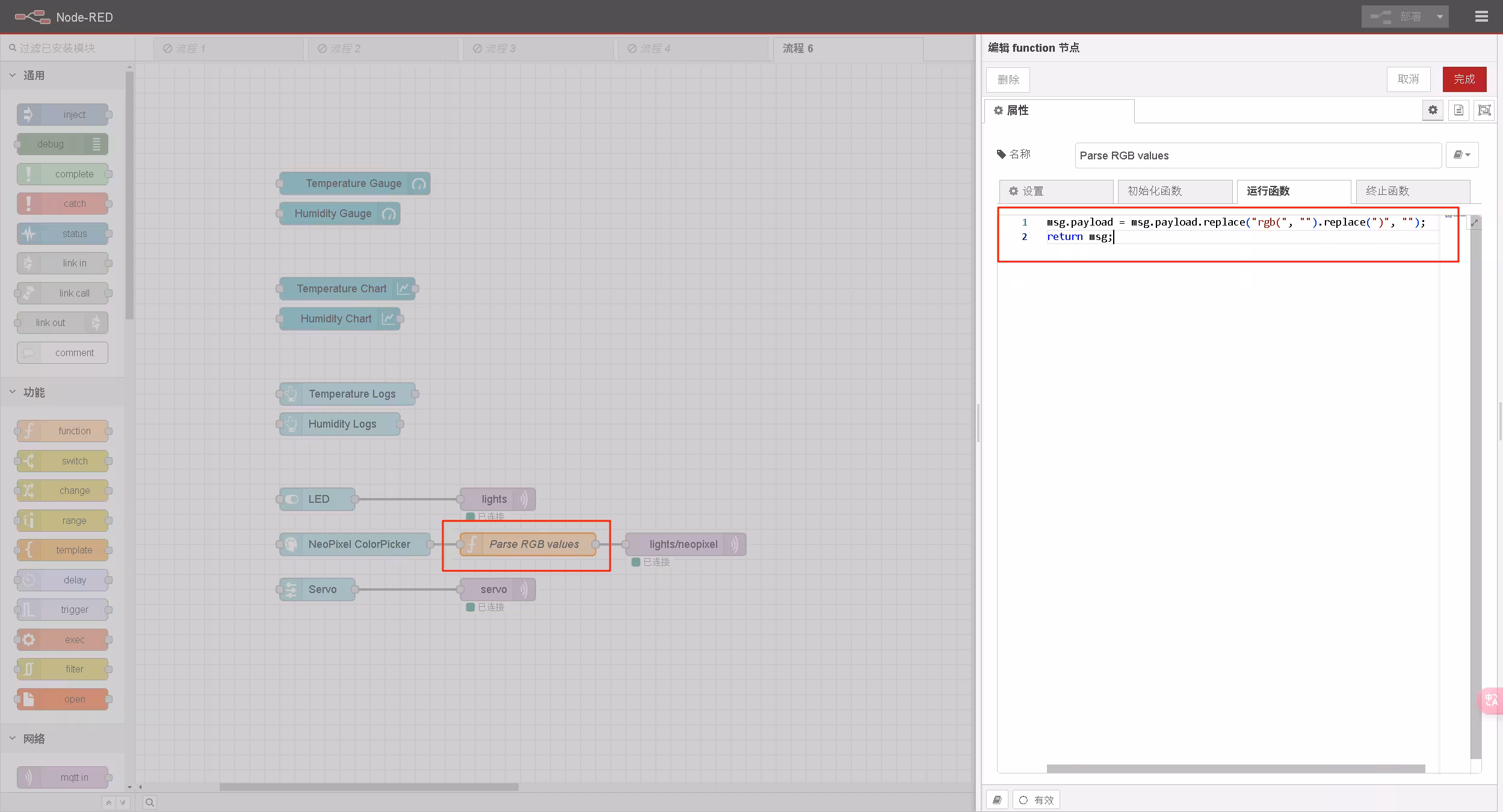

我们添加一个函数节点Parse RGB values来处理NeoPixel ColorPicker节点传来的数值
我们可以看到能正常展示颜色
在控制面板上显示温度和湿度
我们添加一个mqtt in节点并配置好服务端、主题和 QoS 选项，用一个debug节点连接，在调试窗口中输出，可以看到我们 wokwi 示例中传来的温度和湿度
我们使用两个函数来处理和提取我们 wokwi 示例中传来的温度和湿度
var input = msg.payload; // Assuming the input is in msg.payload
// Remove any leading or trailing whitespace
input = input.trim();
// Split the input string using commas as the delimiter
var values = input.split(",");
// Remove leading and trailing whitespace from each value and convert to float
values = values.map(function (value) {
return parseFloat(value.trim());
});
msg.payload = values[0]; // Set the output payload to the array of float values
return msg;
var input = msg.payload; // Assuming the input is in msg.payload
// Remove any leading or trailing whitespace
input = input.trim();
// Split the input string using commas as the delimiter
var values = input.split(",");
// Remove leading and trailing whitespace from each value and convert to float
values = values.map(function (value) {
return parseFloat(value.trim());
});
msg.payload = values[1]; // Set the output payload to the array of float values
return msg;
仔细看图，我们会发现右边的调试窗口报错了
这是为什么呢？原因很简单，因为 wokwi 示例中传来的温度和湿度不是字符串类型，是 number 类型，调用不了 trim()这个方法
我们可以添加一个函数节点取名为Typeof来判断传来的温度和湿度是什么类型的数据，图中我们可以看到的是 number 类型
回顾一下之前的步骤我们会发现，当我们用debug节点调试的时候，输出的内容显示是 string 类型，字符串类型，我猜测是debug节点内部处理后转换成了字符串类型，导致类型发生了转换
处理方法也很简单，我们只需要把mqtt in节点即Tempdata节点中的输出项改为字符串，就能把传来的数据转换为 number 类型。当然你也可以在处理函数中添加代码，转换成字符串类型。
将Extract temperature节点连接至Temperature Gauge和Temperature Chart节点，将Extract humidity节点连接至Humidity Gauge和Humidity Chart节点，就可以在 控制面板上正常显示
